母線槽與母線橋的區別您知道嗎

作者：瀏覽：2110 發布日期：2022-09-06 16:33 【大中小】

合肥銀能電氣有限公司新聞資訊咨詢熱線：400-686-4928

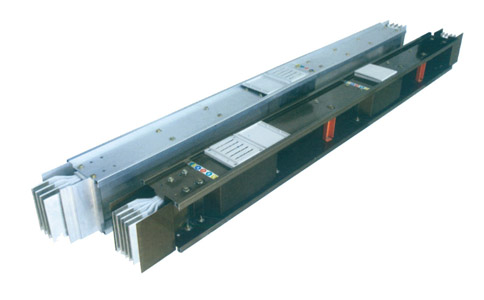

1、母線槽是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉，也可制成中間不帶分線盒的饋電型封閉線槽。

母線橋又稱橋式接線，用跨接斷路器BCD把兩條電源引入線與兩臺變壓器聯系起來的主接線。較分段單母線接線簡化，減少了斷路器的數量。根據跨接橋斷路器的位置不同，分為內接線橋和外接線橋。

2、這種線槽在制作和工藝上較母線橋都有一定的難度。指密集形母線，四條矩形導電體之間用絕緣板隔開，絕緣等級好，內部無對流空間，體積也小，但價格貴，國產的便宜點，作長距離供電用（美觀，方便），一般可用于戶內，也可用于戶外。

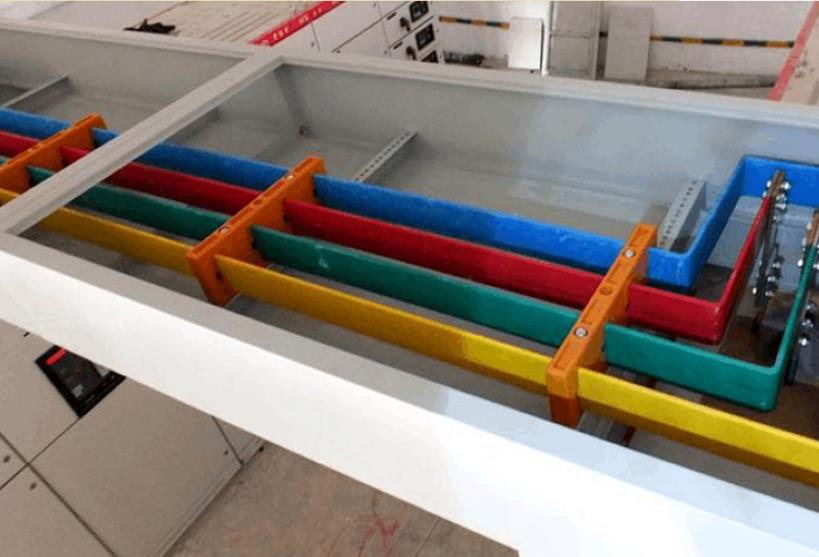

3、高性能母線槽生產廠家介紹母線橋從400v-35kv都有，橋（架空）內有矩形銅母線或鋁母線，有對流空間，用于戶內。安裝工藝大體相同，裝完外殼（角鋼支架可以用鐵），再在現場制作銅排，增加工序，和母線槽相比，安裝復雜。

母線槽在制作和工藝上較母線橋都有一定的難度。指密集形母線，四條矩形導電體之間用絕緣板隔開，絕緣等級好，內部無對流空間，體積也小，但價格貴(施耐德)，國產的便宜點，作長距離供電用(美觀，方便)，一一般可用于戶內，也可用于戶外。母線槽一般用于400v，后又出現了10kv的母線槽其優點就是結構緊湊，便于安裝，基本免去維修，還可以插接配電箱，直接配電，屬于一次性投入，在好的地方已經開始替代通常的橋架和電纜模式了，而母線橋從400v-35kv都有，橋(架空)內有矩形銅母線或鋁母線，有對流空間，用于戶內。安裝工藝大體相同，裝完外殼(角鋼支架可以用鐵)，再在現場制作銅排，增加工序，和母線槽相比，安裝復雜。為了保證電氣間隙，電壓等級越高，外殼尺寸越大，但母線橋比母線槽有較低的產品投入。只做過橋用，如果是變壓器和開關柜之間，開關柜與開關柜之間(距離小于

10米)最好用母線橋。
